واحد خنک‌کننده تبخیری یکپارچه با سیستم مغناطیسی بدون روغن و اینورتر

مروری بر محصول

امروزه که منابع انرژی به طور فزاینده‌ای کمیاب می‌شوند، Wotech همچنان متعهد به برآورده کردن مداوم نیازهای مشتریان است. با هدایت یک مأموریت زیست‌محیطی جهانی و چشم‌اندازی برای آینده در جهت افزایش بهره‌وری انرژی، ما با موفقیت نسل جدیدی از چیلرهای تبخیری یکپارچه با قابلیت اطمینان بالا را راه‌اندازی کرده‌ایم. این دستاورد بر اساس آخرین پیشرفت‌های فناوری در زمینه تبرید و تهویه مطبوع بنا شده است. این محصول شامل دستاوردهای فناوری متعددی از Wotech است: فناوری تراکم تبخیری با راندمان بالا، فناوری شناوری مغناطیسی با راندمان بالا، فناوری خودتنظیمی تامین روغن با فشار دیفرانسیل و افزایش راندمان، فناوری بازیابی حرارت چیلر تبخیری، فناوری جداسازی روغن چند مرحله‌ای با راندمان بالا و موارد دیگر. این نشان‌دهنده اوج 20 سال تخصص فناوری Wotech است.

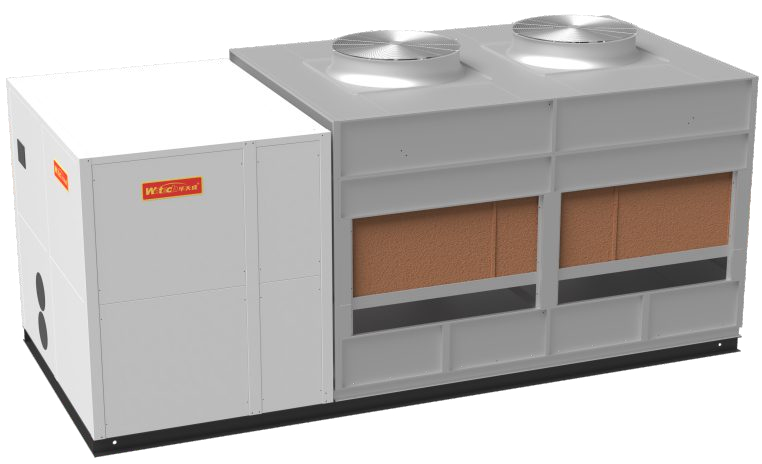

چیلر تبخیری یکپارچه با سیستم مغناطیسی Wotech یک چیلر شناوری مغناطیسی با راندمان بالا است که دارای ماژول‌های منبع خنک‌کننده و قدرت آب سرد داخلی است. این چیلر، چیلرهای سنتی خنک‌شونده با آب، برج‌های خنک‌کننده، پمپ‌های آب خنک‌کننده، پمپ‌های آب سرد و دستگاه‌های آب‌رسانی با فشار ثابت را یکپارچه می‌کند. مشتریان فقط باید لوله‌های آب سرد و منبع تغذیه را برای عملکرد کارآمد متصل کنند. به عنوان یک سیستم اتاقی نصب شده روی قاب، می‌تواند مستقیماً جایگزین اتاق‌های تهویه مطبوع معمولی شود و به عنوان یک نوع جدید از سیستم آب سرد برای نصب در فضای باز عمل کند. این محصول به طور گسترده برای پروژه‌های تهویه مطبوع مرکزی در متروها، هتل‌ها، مدارس، مراکز خرید، بیمارستان‌ها و سایر مکان‌ها کاربرد دارد. همچنین می‌تواند برای خنک‌سازی فرآیند در بخش‌های تولید صنعتی مانند داروسازی، الکترونیک و ابزار دقیق استفاده شود. با اجرای سیاست‌های ملی صرفه‌جویی در انرژی و کاهش انتشار، چیلرهای تبخیری یکپارچه با سیستم مغناطیسی Wotech مورد استقبال فزاینده‌ای قرار خواهند گرفت.

ویژگی‌های محصول

بسیار کم مصرف

کمپرسور اسکرو با راندمان بالا و اختصاصی برای خنک‌کننده تبخیری: دارای پیشرفته‌ترین طراحی پروفیل اسکرو، بالا

تکنیک‌های ماشین‌کاری دقیق، راندمان حجمی را تا 95٪ افزایش می‌دهد. از موتورهای مقاوم در برابر فلوئور با راندمان بالا که در سطح بین‌المللی شناخته شده‌اند، استفاده می‌کند، مختلف

در تمام شرایط عملیاتی با حداکثر راندمان کار می‌کند.

اواپراتور سیلابی با راندمان بالا: با استفاده از فناوری تبخیر سیلابی، راندمان حرارتی بالاتری نسبت به اواپراتورهای خشک سنتی ارائه می‌دهد.

بیش از سه برابر افزایش می‌یابد و راندمان انرژی خنک‌کننده واحد می‌تواند 14٪ بهبود یابد.

کندانسور تبخیری با راندمان بالا:

☆ گرمای تراکم مبرد مستقیماً به هوای آزاد و آب تخلیه می‌شود و نیازی به مرحله تبادل حرارت میانی در سیستم آب خنک‌کننده نیست. این امر دمای تراکم واحد را در مقایسه با واحدهای خنک‌شونده با آب سنتی تقریباً 4 درجه سانتی‌گراد کاهش می‌دهد و راندمان تبرید را 12٪ افزایش می‌دهد. همچنین نیازی به پمپ‌های آب خنک‌کننده نیست که مصرف برق را به میزان قابل توجهی کاهش می‌دهد.

☆ سیستم پاشش آب در گردش از نازل‌های سبدی با جریان بالا و مقاوم در برابر گرفتگی استفاده می‌کند تا توزیع مداوم و یکنواخت آب را تضمین کند. این امر تبادل حرارت کامل بین آب، هوا و مبرد را تسهیل می‌کند و عملکرد انتقال حرارت بهینه کندانسور را تضمین می‌کند.

☆ با استفاده از فناوری تبادل حرارت جریان متقابل هوا به هوا همراه با بسته‌بندی PVC برای خنک‌سازی، به تراکم مبرد با راندمان بالا دست می‌یابد.

منبع خنک‌کننده خودکفا: کمپرسور کاملاً با فن کندانسور و پمپ آب مرتبط است. در طول عملکرد بار جزئی، فن کندانسور و پمپ آب به طور خودکار تخلیه می‌شوند یا خاموش می‌شوند. این امر به طور موثر اشکالی را که در آن پمپ آب خنک‌کننده و برج خنک‌کننده پس از تخلیه و توقف کمپرسور در سیستم‌های خنک‌شونده با آب با بار کامل به کار خود ادامه می‌دهند، از بین می‌برد و راندمان عملیاتی سیستم تهویه مطبوع را به طور قابل توجهی افزایش می‌دهد.

کنترل انرژی بدون پله: این واحد از کنترل منطق فازی برای نظارت بر بار تبرید در زمان واقعی بر اساس نوسانات دمای آب سرد استفاده می‌کند و امکان تنظیم بدون پله ظرفیت کمپرسور را برای تطبیق با تغییرات بار دینامیکی فراهم می‌کند. این امر به راندمان بار جزئی بالا با دقت کنترل دمای آب تا ±0.5 درجه سانتی‌گراد دست می‌یابد.

کیفیت استثنایی

کمپرسور با قابلیت اطمینان بالا: کمپرسور اسکرو دارای قطعات متحرک کمتری است. برند مشهور بین‌المللی آن شامل یک موتور مقاوم در برابر فلوئور با راندمان بالا با یک ماژول حفاظت الکترونیکی PTC یکپارچه است. مجهز به یاتاقان‌های غلتکی SKF سوئدی برای شفت اصلی، دارای طول عمر تا 100000 ساعت است. تا به امروز، ده‌ها هزار از این کمپرسورها در سراسر جهان در حال کار هستند.

هر واحد تحت آزمایش‌های دقیق هوابندی و خلاء قرار می‌گیرد تا اطمینان حاصل شود که هیچ نقطه نشتی در کل دستگاه یا اجزای آن وجود ندارد. آزمایش‌های دقیق عملکرد، مقاومت در برابر خوردگی و دوام تضمین می‌کند که هر واحد یک محصول با قابلیت اطمینان بالا است.

قاب و صفحات محفظه کندانسور تبخیری از ورق‌های روی-آلومینیوم گالوانیزه ممتاز یا صفحات فولادی ضد زنگ استفاده می‌کنند که از جمله مقاوم‌ترین مواد در برابر خوردگی موجود امروزی هستند. عمر مفید آنها 3 تا 6 برابر بیشتر از ورق‌های گالوانیزه معمولی است و مزایایی مانند مقاومت حرارتی بالا، تحمل حرارت عالی و ظاهری زیبا را ارائه می‌دهد. پس از جوشکاری، مبدل حرارتی تحت گالوانیزه گرم جامع قرار می‌گیرد تا مقاومت در برابر خوردگی آن افزایش یابد.

سیستم آب خنک‌کننده واحد مجهز به یک رسوب‌زدا الکترونیکی است تا رسوبات را از آب خنک‌کننده مدار باز حذف کند، جلبک‌ها را از بین ببرد و راندمان و قابلیت اطمینان عملیاتی را افزایش دهد.

سیستم تصفیه روغن قابل اعتماد: کمپرسور شامل یک جداکننده روغن با راندمان بالا است، در حالی که یک واحد خارجی فناوری‌های مکانیکی و جذب را برای حذف روغن ثانویه ترکیب می‌کند. علاوه بر این، از یک فناوری غلظت اواپراتور و بازگشت روغن اجکتور منحصر به فرد استفاده می‌شود. این امر راندمان تبادل حرارت را افزایش می‌دهد و در عین حال قابلیت اطمینان واحد را تضمین می‌کند.

فناوری خودتنظیمی تامین روغن با فشار دیفرانسیل و افزایش راندمان (اختیاری) ☆ در طول تبرید در دمای پایین در زمستان، به طور خودکار باز شدن شیر تثبیت فشار تخلیه کمپرسور را تنظیم می‌کند تا فشار تخلیه را در آستانه حداقل مورد نیاز حفظ کند. این امر راندمان عملیاتی واحد را افزایش می‌دهد و در عین حال فشار دیفرانسیل تامین روغن لازم را تضمین می‌کند.

نصب آسان

با داشتن یک طراحی ساختاری یکپارچه، کمپرسور، اواپراتور، کندانسور تبخیری، ماژول هیدرولیک آب سرد (شامل پمپ آب سرد، فیلتر آب و شیر آب‌رسانی) و سیستم تصفیه آب در یک قاب مدولار قرار دارند. این ساختار فشرده، ردپای را به حداقل می‌رساند و از مشتریان می‌خواهد فقط لوله‌های آب سرد و منبع تغذیه را برای عملکرد کارآمد متصل کنند. این واحد از یک طراحی مدولار استفاده می‌کند و اجزای بزرگ را به قطعات کوچکتر برای حمل و نقل راحت و بالابری در محل تقسیم می‌کند. این امکان را فراهم می‌کند که یک واحد به تنهایی کار کند یا عملیات شبکه‌ای تا سه واحد مدولار تک کمپرسور با هر اندازه.

عملکرد بی‌صدا

کمپرسور اسکرو نیمه هرمتیک دارای یک ساختار پوسته دو جداره با پدهای جذب‌کننده لرزش به عنوان تجهیزات استاندارد در پایه است که عملکرد روان و قابل اعتماد را با سطوح نویز کم تضمین می‌کند. کندانسور از یک فن محوری آلیاژ آلومینیومی استفاده می‌کند که به طور خاص برای خنک‌سازی تبخیری طراحی شده است و دارای پره‌های خمیده به جلو و یک مجرای ورودی ساده است. این پیکربندی مقاومت هوای کم، جریان هوای بالا، نویز کم و راندمان بالا را ارائه می‌دهد.

کنترل هوشمند

1. کنترل هوشمند

☆ این واحد از یک کنترل‌کننده میکروکامپیوتر پیشرفته استفاده می‌کند که کنترل دقیق، عملکرد جامع و اتوماسیون بالا را ارائه می‌دهد.

☆ تنظیمات حالت عملیاتی متعدد را برای پاسخگویی به نیازهای مختلف کاربران ارائه می‌دهد؛

☆ کنترل‌های حفاظتی خودکار متعدد، ایمنی عملیاتی واحد را تضمین می‌کنند؛

☆ صفحه نمایش لمسی 10 اینچی نظارت جامعی بر پارامترهای عملیاتی واحد ارائه می‌دهد. رابط کاربرپسند، عملکرد بصری را تضمین می‌کند و امکان عملکرد واقعی با یک لمس را فراهم می‌کند.

2. سیستم کنترل گروهی چند واحدی (اختیاری)

☆سیستم‌های کنترل گروهی چند واحدی به طور خودکار بارهای زمان واقعی را برای سیستم‌های تهویه مطبوع محاسبه می‌کنند. همزمان، بر اساس جفت‌شدگی عملکرد و مدل‌های محاسبه بهره‌وری انرژی برای هر دستگاه، آنها به طور خودکار برنامه‌های عملیاتی و استراتژی‌های کنترلی بهینه را انتخاب می‌کنند. این به طور هوشمندانه کمپرسور، پمپ آب سرد و گردش کندانسور تبخیری را مدیریت می‌کند. این امر به طور موثر راندمان عملیاتی زمان واقعی سیستم تهویه مطبوع را تحت شرایط بار متغیر افزایش می‌دهد، پایداری و دقت کنترل دمای آب را بهبود می‌بخشد، راندمان انرژی کلی سیستم را افزایش می‌دهد و مصرف و هزینه‌های انرژی عملیاتی را کاهش می‌دهد.

☆ از کنترل گروهی شبکه برای حداکثر 8 واحد خنک‌کننده تبخیری از یک مدل مجهز به ماژول‌های خنک‌کننده با آب خودکفا پشتیبانی می‌کند؛

☆ از کنترل گروهی شبکه برای حداکثر 8 واحد خنک‌کننده تبخیری از هر مدل و شیرهای برقی آب سرد مربوطه (اختیاری) همراه با ماژول‌های فشار آب خارجی پشتیبانی می‌کند.

مزایای فناوری

مقایسه اقتصادی

تجزیه و تحلیل پروژه کاربردی:

مساحت ساختمان برای تهویه مطبوع در یک پروژه خاص 7500 متر مربع است. شاخص بار خنک‌کننده 150 وات بر متر مربع است. بار خنک‌کننده طراحی 1125 کیلووات است. دوره عملیات خنک‌کننده 180 روز با 10 ساعت کار در روز است. راندمان واحد 0.75 است. نرخ برق صنعتی با 1.0 دلار بر کیلووات ساعت محاسبه می‌شود.
