نام تجاری: | Wotech |
شماره مدل: | WBC-860.0CBS (KE |

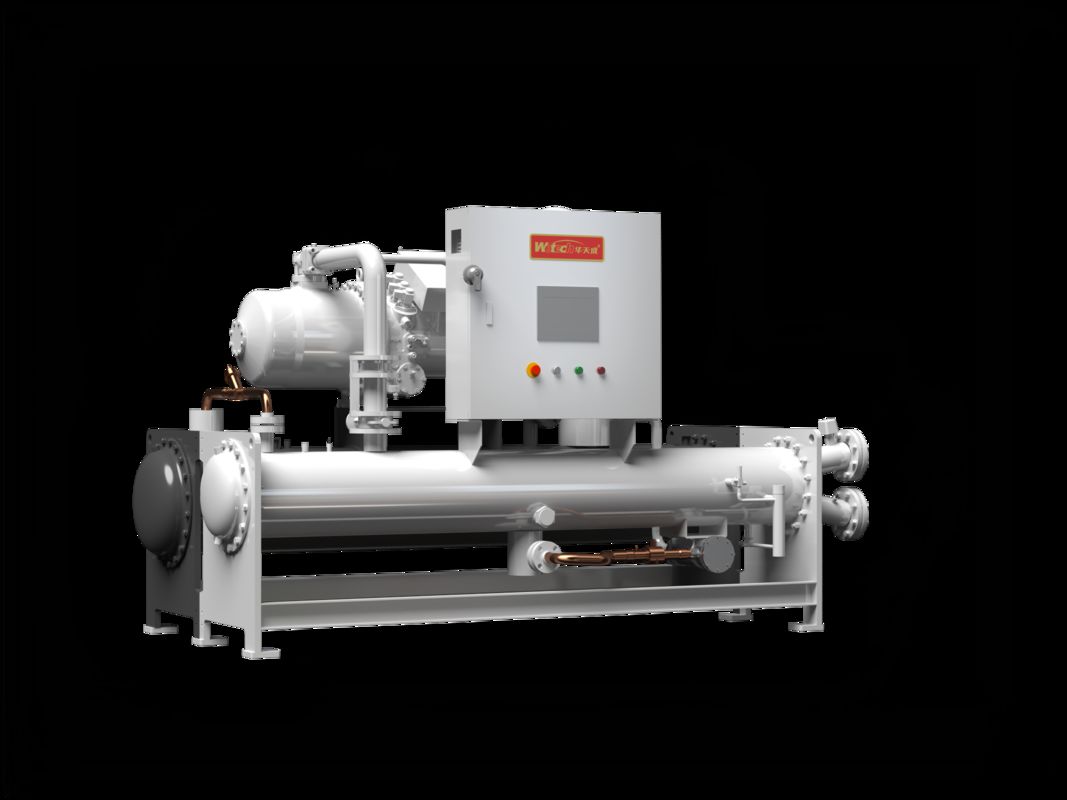

راه حل های چیلر صنعتی خنک شونده با آب خنک کننده دقیق برای تولید و ساخت
کمپرسور با راندمان بالا
کمپرسور دو پیچی با راندمان بالا
دارای مدولاسیون ظرفیت قطعه ای یا بدون پله است که به کمپرسور اجازه می دهد خروجی را بر اساس نیازهای دمای فرآیند تنظیم کند - به حداکثر رساندن راندمان انرژی. طراحی نیمه هرمتیک نیاز به آب بندی شفت را از بین می برد، مشکلات نشت را حل می کند و قابلیت اطمینان کلی را بهبود می بخشد. موتور به طور جداگانه از بدنه کمپرسور قرار دارد و نگهداری و سرویس را آسان تر می کند. شامل آخرین پروفیل روتور نامتقارن، با روتور نر 5 لوب و روتور ماده 6 لوب. اینها با استفاده از ماشین های سنگ زنی با دقت بالا و ویژه برای اطمینان از ترخیص دندان بهینه و حفظ راندمان حجمی بالا حتی در حین کار مداوم، با دقت سنگ زنی می شوند.
مجهز به یک موتور مهر و موم شده با راندمان بالا است که در برابر فلوئور مقاوم، کم مصرف و بسیار قابل اعتماد است. طراحی درایو مستقیم
نیاز به شفت انتقال را از بین می برد و از حداقل اتلاف انرژی و راندمان مکانیکی بالا اطمینان می دهد.
درگاه تخلیه: مجهز به شیر یک طرفه برای جلوگیری از چرخش معکوس کمپرسور در هنگام خاموش شدن ماژول حفاظت الکترونیکی: نظارت بلادرنگ بر دمای تخلیه، دمای موتور و ولتاژ؛ محافظت از
کمپرسور در حین عملکرد غیرعادی.
طراحی نیمه هرمتیک: بدون مشکل نشت آب بندی شفت. موتور و بدنه به طور جداگانه برای سهولت نگهداری طراحی شده اند. شیر کنترل ظرفیت: از تنظیم ظرفیت پله ای یا بدون پله پشتیبانی می کند.
جداکننده روغن با راندمان بالا داخلی: ساختار چدن انعطاف پذیر یکپارچه، نویز را تا 50٪ کاهش می دهد، از مش فیلتر با دقت بالا با راندمان جداسازی روغن تا 99.79٪ استفاده می کند، و از سطوح روغن مناسب در کمپرسور اطمینان حاصل می کند و راندمان تبادل حرارت اواپراتور را بهبود می بخشد.
روتورهای دو پیچی:آخرین پروفیل دندانه دار نامتقارن با حداقل اختلاف فشار بین دندانه ها و پورت های برگشتی، که منجر به راندمان حجمی بالا می شود.
موتور درایو مستقیم: بدون اتلاف انرژی از انتقال مکانیکی، راندمان بالا، عملکرد کمپرسور با سرعت کم و نویز کم.
بلبرینگ های با دقت بالا: بلبرینگ های با دقت بالا وارداتی از FAG (آلمان) و SKF (سوئد).
موتور US LEESON: موتور مهر و موم شده با راندمان بالا، مقاوم در برابر اکسیژن با خنک کننده مبرد، به حداقل رساندن انتشار گرما و بهبود راندمان انرژی.
درگاه مکش: مجهز به شیر قطع مکش است که امکان تعمیر و نگهداری کمپرسور را بدون بازیابی مبرد فراهم می کند.
فیلتر روغن: روغن روان کننده تمیز را تضمین می کند تا از گرفتگی اجزای کلیدی مانند شیر انبساط الکترونیکی جلوگیری شود. آسان برای جدا کردن و تمیز کردن.
کندانسور
کندانسور با راندمان بالا
دارای طراحی ساختاری پین برای فیلم مایع نازک و مقاومت حرارتی کم.
مجهز به توزیع کننده مبرد برای اطمینان از جریان یکنواخت بدون مناطق مرده.
فناوری پیشرفته چیدمان لوله، راندمان انتقال حرارت بالایی را ارائه می دهد.
طراحی زیر خنک کننده چند مرحله ای در ناحیه زیر خنک کننده، راندمان انرژی کلی واحد را به طور قابل توجهی افزایش می دهد.
اواپراتور
اواپراتور با راندمان بالا
اواپراتور با راندمان بالا توزیع یکنواخت مبرد را تضمین می کند. از لوله های تبادل حرارت فیلم ریزشی اختصاصی برای بهبود راندمان انتقال حرارت و کاهش بار مبرد استفاده می کند. تجزیه و تحلیل شبیه سازی سیال CFD پیشرفته برای انتخاب طراحی بهینه برای عملکرد تبادل حرارت برتر اعمال می شود.
مجهز به یک توزیع کننده مایع دو مرحله ای برای توزیع یکنواخت است، در حالی که خروجی اواپراتور دارای طراحی بافل مکش برای جلوگیری موثر از انتقال مایع به کمپرسور است. فناوری پارتیشن بندی گروه لوله ناهموار، انتقال حرارت پایدار را تضمین می کند. یک درگاه بازگشت روغن مستقل برای اطمینان از بازگشت موثر روغن تحت شرایط بار کامل طراحی شده است.
مشخصات فنی
شماره مدل | WBC-52.5C-B-S(KE) | WBC-70.0C-B-S(KE) | WBC-105.0C-B-S(KE) | WBC-210.0C-B-S(KE) | WBC-420.0C-B-S(KE) | WBC-630.0C-B-S(KE) | WBC-860.0C-B-S(KE) | ||
شرح | USRT | 15 | 20 | 30 | 60 | 120 | 180 | 240 | |
شرایط خنک کننده دمای آب خنک کننده: W30-35 درجه سانتیگراد دمای آب سرد: W17~12 درجه سانتیگراد |
ظرفیت خنک کننده(سمت کاربر) | کیلووات | 51.3 | 70.5 | 104.3 | 208.6 | 415.5 | 636.0 | 852.0 |
توان ورودی | کیلووات | 11.7 | 15.5 | 22.5 | 45.0 | 70.8 | 107.3 | 141.6 | |
جریان | A | 20.9 | 27.7 | 40.3 | 80.5 | 126.7 | 191.9 | 253.3 | |
EER | W/W | 4.38 | 4.55 | 4.64 | 4.64 | 5.87 | 5.93 | 6.02 | |
حداکثر توان ورودی | کیلووات | 14.0 | 18.6 | 27.0 | 54.0 | 85.0 | 128.8 | 169.9 | |
حداکثر جریان ورودی | A | 25.1 | 33.3 | 48.3 | 96.6 | 152.0 | 230.3 | 304.0 | |
منبع تغذیه | V/PH/HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | |
کمپرسور | نوع | Scroll | Scroll | Scroll | Scroll | پیچی | پیچی | پیچی | |
مبرد | R410A | R410A | R410A | R410A | R134a | R134a | R134a | ||
تعداد | مجموعه | 1 | 1 | 1 | 2 | 1 | 1 | 1 | |
روش شروع | روشن/خاموش | روشن/خاموش | روشن/خاموش | روشن/خاموش | روشن/خاموش | روشن/خاموش | روشن/خاموش | ||
محدوده تنظیم انرژی | 100٪ | 100٪ | 100٪ | 100٪ | 100٪ | 100٪ | 100٪ | ||
اواپراتور | نوع | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | |
جریان آب در سمت آب سرد | m³/h | 8.8 | 12.1 | 17.9 | 35.9 | 71.5 | 109.4 | 146.5 | |
مقاومت آب در سمت آب سرد | Kpa | 20 | 20 | 30 | 50 | 60 | 60 | 60 | |
رابط سمت آب سرد | اینچ | G2" | G2" | G2-1/2" | DN80 | DN100 | DN150 | DN200 | |
محدوده دمای محلول انجماد | درجه سانتیگراد | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | |
کندانسور | نوع | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | |
جریان آب در سمت آب سرد | m³/h | 11.0 | 15.2 | 22.4 | 44.8 | 89.3 | 136.7 | 183.2 | |
مقاومت آب در سمت آب سرد | Kpa | 25 | 25 | 35 | 60 | 70 | 70 | 70 | |
رابط سمت آب سرد | اینچ | G2" | G2" | G2-1/2" | DN80 | DN100 | DN150 | DN200 | |
محدوده دمای محلول انجماد | درجه سانتیگراد | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | |
حجم مخزن آب | L | 150 | 200 | 300 | 600 | / | / | / | |
ابعاد واحد | L / W / H | mm | 1420/860/1200 | 1920/920/1200 | 2220/960/1200 | 2800/1200/1500 | 3300/1500/1550 | 3650/1700/1750 | 4150/1750/1850 |
وزن واحد | کیلوگرم | 560 | 730 | 885 | 1580 | 2150 | 2850 | 3150 | |
وزن عملیاتی | کیلوگرم | 644 | 840 | 1018 | 1817 | 2473 | 3278 | 3623 |
